Зарядные устройства серии 1.5 KW HF/PFC

1. Описание.

Модель 1.5KW HF/PFC предназначена для зарядки LiFePO4, LiMn2O4 и других типов литиевых аккумуляторов. Отличительными особенностями данного устройства являются такие характеристики, как компактный размер, малый вес, высокая энергоэффективность и высокая степень безопасности. Имеется поддержка автоматического переключения режимов заряда, реализованы различные функции защиты устройства и батарей.

Основная область применения 1.5KW HF/PFC это зарядные установки для электротранспорта, автопогрузчиков, спецтехники. Также устройство широко используется в системах бесперебойного питания, в альтернативной энергетике и в телекоммуникационных системах.

1.5 KW HF/PFC

2. Модификации зарядного устройства 1.5KW HF/PFC.

Модель Выходное напряжение, макс. Выходной ток, макс.
TCCH-H34.6-40 34.6V 40A
TCCH-H51.1-33 51.1V 33A
TCCH-H65-25 65V 25A
TCCH-H89.9-20 89.9V 20A
TCCH-H103.8-16 103.8V 16A
TCCH-H114-14 114V 14A
TCCH-H130-12 130V 12A
TCCH-H161-10 161V 10A
TCCH-H203-08 203V 8A
TCCH-H217-08 217V 8A
TCCH-H258-6A2 258V 6.2A
TCCH-H320-05 320V 5A

Примечание: Модели литиевых зарядных устройств маркируются в соответствие с максимальным значением напряжения батарейного блока.

3. Технические характеристики.

Входное напряжение 85 ~ 265 В
Входная частота 45 ~ 65 Гц
Коэффициент мощности ≥ 0.98
Коэффициент эффективности ≥ 93%
Ударопрочность и вибростойкость Соответствует стандарту SAE J1378
Степень защиты IP46
Температура эксплуатации -40 ~ 55 °C
Температура хранения -40 ~ 100 °C
Управление зарядом CAN интерфейс или ENABLE

4. Функции защиты.

  • Защита от перегрева. Когда внутренняя температура устройства превышает 75°C, ток заряда автоматически понижается. При увеличении температуры более 85°C, процесс заряда прекращается. Когда температура уменьшается, зарядка автоматически возобновляется.
  • Защита от короткого замыкания. Когда происходит короткое замыкание на зарядных выходах, устройство прекращает процесс заряда. Когда причина неисправность устранена, заряд автоматически возобновляется через 10 секунд.
  • Защита от обратной полярности. Когда полярность подключенной батареи не соответствует зарядным выходам, устройство отключает внутренние цепи от батарей. Заряд не выполняется для исключения возможных повреждений.
  • Защита от некорректного входного напряжения. Если входное напряжение опустится ниже 85В или повысится выше 265В, зарядное устройство отключится, и автоматически восстановит свою работу, когда напряжение вернется к значениям рабочего диапазона.

5. Описание маркировки.

Пожалуйста, перед использованием зарядного устройства, внимательно изучите маркировку на корпусе. Убедитесь, что указанные на ней технические и эксплуатационные характеристики устройства, соответствуют вашим требованиям.

5.1. Штрих-код.

Крепится на корпус устройства, со стороны зарядных кабельных выводов.
Пример, SN10071001.
1007: номер партии;
1001: код устройства;
48-25: значения выходного напряжения и тока;
HD VER 1.6: номер версии.

5.2. Маркировка модели: на примере TCCH-H58V4-25A

INDUSTRIAL
BATTERY
CHARGER		58.4Vmax
Input: 100~240VAC 50/60 Hz 14 / 8.1 A
Output: 48V ⎓ 25A@220VAC 48V ⎓ 24.5A@115VAC
Battery: LiFePO416 cells
Model: TCCH-H58V4-25A
Environmental Enclosure: IP46
  • Input 100~240VAC 50/60Hz 14/8.1A: номинальный входной ток 14A для напряжения 115В и 8.1A для 220В;
  • Output 48V ⎓ 25A@220VAC 48V ⎓ 24.5A@115VAC: максимальный выходной ток 25A для 220В и 24.5A для 115В;
  • Battery LiFePO4 16 cells: указывается необходимое количество ячеек батарей;
  • Environmental Enclosure IP46: степень защиты IP46;
  • Для моделей с CAN интерфейсом управления добавляется окончание ”-CAN”, например, TCCH-H58V4-25A-CAN.

5.3. Светодиодный индикатор. Отображает состояние зарядного устройства.

Красный и Зеленый мигают попеременно (интервал 1 с) Батарея не подсоединена
Красный мигает (интервал 3 с) Батарея неисправна
Красный мигает (интервал 1 с) Уровень заряда <80%
Желтый мигает (интервал 1 с) Уровень заряда >80%
Зеленый мигает (интервал 1 с) Уровень заряда 100%

6. Индикация неисправностей и меры по устранению.

При возникновении сбоев в работе зарядного устройства проверьте правильность соединения силовых кабелей. Если ошибки в подключении исключены, вы можете определить неисправность устройства по световой LED индикации.

Последовательность мигания Обозначение
 1 R G _ _ _ _ _ _ Wrong Battery
 2 R G R _ _ _ _ _ Overcharged
 3 R G R G _ _ _ _ Battery Overheated
 4 R G R G R _ _ _ Incorrect AC Input Voltage
 5 R G R G R G _ _ External Thermal Sensor Fault
 6 R G R G R G R _ Communication Interface Fault
 7 G R _ _ _ _ _ _ Charger Overheated
 8 G R G _ _ _ _ _ Charger Relay Fault
 9 G R G R _ _ _ _ Charger Itself Fault

Примечание:
 1. R – красный, G – зеленый;
 2. “_” – пауза 1 секунду;
 3. Индикация будет повторяться до момента устранения неисправности.

Описание неисправностей.
Wrong Battery: Напряжение батареи не соответствует зарядному устройству или батарея повреждена.
Overcharged: Перезаряд батареи; батарея не соответствует зарядной схеме или повреждена.
Battery Overheated: Перегрев батареи; проверьте внешний температурный датчик. При перегреве батареи включается функция защиты.
Incorrect AC Input Voltage: Проверьте, что входное напряжение переменного тока соответствует требуемому диапазону;
External Thermal Sensor Fault: Проверьте подключение температурного датчика;
Communication Interface Fault: Проверьте подключение интерфейса управления;
Charger Overheated: Перегрев зарядного устройства; проверьте соответствует ли температура окружающей среды требованиям, обеспечивается ли вентиляция;
Charger Relay Fault: Неисправность зарядного реле, требуется ремонт;
Charger Itself Fault: Неисправность зарядного устройства, требуется ремонт.

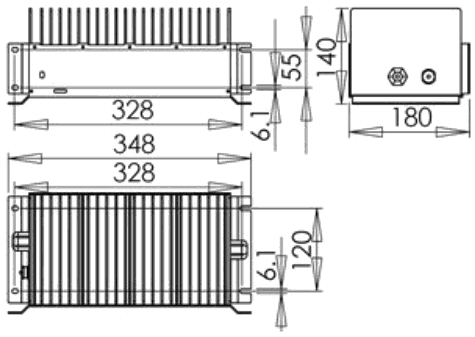

7. Размеры (Д × Ш × В): 348 мм × 180 мм × 140 мм. Вес: 6.33 кг

8. Инструкция по установке и мерам безопасности.

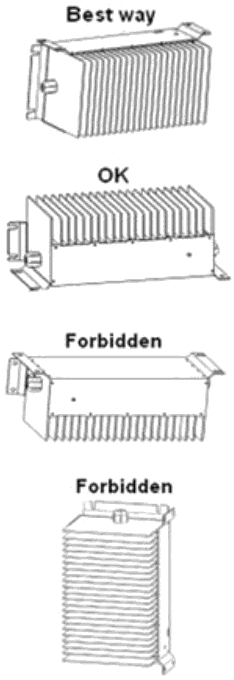

  1. При монтаже устройства желательно выбрать такое положение, чтобы ребра радиатора охлаждения располагались вертикально. Для обеспечения нормальной конвенции воздуха, следует оставлять 10 см свободного пространства вокруг радиатора. Не устанавливайте устройство радиатором вниз, это приведет к перегреву и может повлиять на процесс заряда.
  2. Не перекрывайте вентиляционные отверстия. Не размещайте устройство вблизи источников тепла.
  3. При подключении к электросети, убедитесь, что напряжение и токи электропитания соответствуют допустимым значениям зарядного устройства. Если возникли трудности с подключением, обратитесь к производителю или поставщику устройства.
  4. Для обеспечения безопасности и электромагнитной совместимости, разъем электропитания зарядного устройства выполнен в виде трёхштекерной вилки, предназначенной для подключения к розеткам с заземлением.
  5. Если при подключении устройства к электросети используются сетевые удлинители или разветвители питания, значения допустимых токов для них должны соответствовать максимальным токам зарядного устройства, а длина их кабелей не должна оказывать влияния на нормальное функционирование.
  6. При выборе кабелей для подключения батарей, необходимо учитывать, что падение напряжения на них не должно превышать 1% от напряжения батарей (при максимальных токах заряда). Иначе это может повлиять на эффективность зарядки. Сечение проводников зарядных кабелей должно соответствовать требуемым токам.
  7. При использовании функции термокомпенсации напряжения заряда, поместите датчик температуры в месте наибольшего нагрева аккумуляторов (например, между двумя батареями, в центральной части).
  8. В случаях обнаружения неисправности или повреждения батарей, необходимо отключить кабель электропитания зарядного устройства и кабель заряда батарей. Обратиться к поставщику оборудования.
  9. Не разбирайте и не открывайте корпус зарядного устройства, это может привести к поражению током или другим травмам.
  10. Для предотвращения повреждения силовых кабелей не размещайте на них какие-либо предметы и не подвергайте механическим воздействиям. Если кабели изношены или повреждены, необходимо их заменить.
