Зарядные устройства серии 1.8KW HK-H
1. Описание.
Модель 1.8KW HK-H, специально разработанное зарядное устройство, соответствующее стандартам, применяемым в области электротранспорта.
Данное устройство имеет высокую эффективность, малый размер, длительный срок службы, надежную и полнофункциональную систему защиты.
1.8KW HK-H – наилучшее решение для заряда литий-ионных батарей электротранспорта.
Отличительные особенности:
- литой корпус, степень защиты IP67;
- выдерживает кратковременное погружение в воду;
- пассивное или принудительное воздушное охлаждение;
- диапазон рабочих температур -35 ∼ +85°С;
- встроенный датчик температуры;
- отключения при превышении температуры внутри корпуса (95°C);
2. Модификации зарядного устройства 1.8KW HK-H.
| Модель | Диапазон выходного напряжения | Максимальный выходной ток |
|---|---|---|
| HK-H-H66-25 | 16 – 66V | 25A |
| HK-H-H99-25 | 25 – 99V | 25A |
| HK-H-H116-20 | 30 – 116V | 20A |
| HK-H-H132-16 | 34 – 132V | 16A |
Примечание: указаны модели для заряда литий-ионных батарей, с CAN управлением.
3. Основные характеристики.
| Входные значения | |
| Диапазон входного напряжения | 90 – 265 В |
| Входной номинальный ток | 9 А |
| Частота входного напряжения | 45 – 65 Гц |
| Коэффициент мощности | ≥ 0.99 |
| Коэффициент эффективности | ≥ 93% |
| Энергопотребление в режиме ожидания | ≤ 5 Вт |
| Выходные значения | |
| Режим работы | Со стабилизацией тока и напряжения |
| Макс. выходная мощность | 1.8кВт@AC220В; 0,7кВт@AC110В |
| Точность установки вых. напряжения | ±1% |
| Точность установки вых. тока | ±2% |
| Коэффициент пульсации вых. напряжения | 5% |
| Управление и контроль | |
| Связь по CAN шине | да |
| Скорость передачи данных по CAN-шине | 125Kbps, 250Kbps, 500Kbps |
| Терминальный резистор | нет |
| Управляемый контакт 12В | Нагрузка 200мА |
| Низковольтный выход 12V5A | |
| Режим заряда | Стабилизация напряжения |
| Напряжение постоянного тока | 13.8 В |
| Номинальный выходной ток | 5 А |
| Макс. выходной ток | 5.5±0.5 А |
| Точность установки выходного напряжения | ±2% |
| Выходная мощность | ≥62.5Вт |
| Коэффициент пульсации вых. напряжения | 1% |
4. Функции защиты.
| От повышенного входного напряжения | AC 270 ± 5 В |
| От пониженного входного напряжения | AC 85 ± 5 В |
| От превышения выходного напряжения | Превышение выходного напряжения на 1%, отключение выхода |
| От понижения выходного напряжения | Снижение выходного напряжения на 5%, отключение выхода |
| От превышения выходного тока | Превышение выходного тока на 1%, отключение выхода |
| От превышения температуры внутри корпуса | 85°С – снижение выходной мощности, ≥90°С – выключение |
| Защита от короткого замыкания | Отключение выхода |
| Защита от реверса полярности | Плавкий предохранитель |
| Контроль заземления | ≤100mΩ |
| Защита от потери связи CAN | Отключение выхода |
| Защита от потери питания | да |
5. Характеристики безопасности.
| Напряжение изоляции | Вход-выход: AC2000В≤10мА, Вход-земля: AC2000В≤12мА, Выход-земля: AC2000В≤10мА, в течение 1 минуты |
| Сопротивление изоляции | Вход, выход, управление - корпус ≥ 10МОм, испытательное напряжение 1000Vdc |
| Стойкость к электромагнитным помехам | Соответствует GB/T 18487.3-2001, п.11.3.1, п.11.3.2 |
| Электромагнитная совместимость, син. ток | Соответствует GB 17625.1-2003 п.6.7.1.1 |
| Пусковой ток | ≤24А |
| Время нарастания выходного тока | ≤5сек, превышение ≤5% |
| Время отключения | 100%-10% ≤50мс, 100%-0% ≤200мс |
| Степень защиты | IP67 |
| Стойкость к вибрациям | 10 – 25Гц, амплитуда 1.2мм, 25 – 500Гц 30м/с², 8 часов в каждом направлении |
| Шум | ≤60dB |
| Наработка на отказ | 150000ч |
| Влажность окр. среды | 5 – 95%, без конденсации |
| Рабочая температура | -35 ∼+85°С |
| Температура хранения | -55 ∼ +100°С |

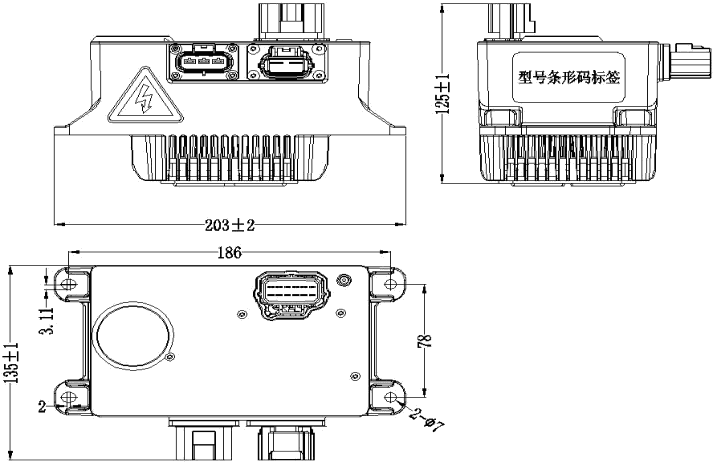

6. Габаритные размеры, описание разъёмов.
Размеры (Д × Ш × В): 203 × 135 × 125 мм. Вес: 4 кг
Идентификационная маркировка.

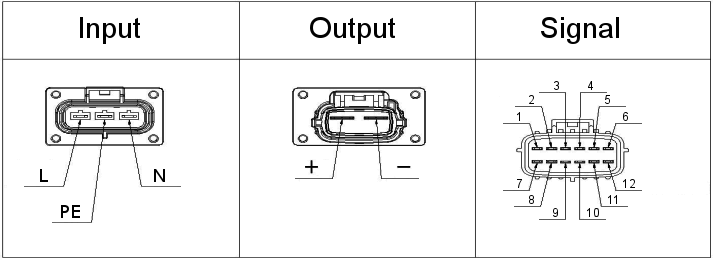

Силовые разъемы и интерфейс связи.
| Номер контакта | Наименование | Примечание |
|---|---|---|
| 1 | CANH | |
| 7 | CANL | |
| 8 | CANGND | |
| 2 | LED Red | |
| 9 | LED Green | |
| 4 | LED Yellow | совмещен с 12V 200mA |
| 3 | EXT_GND | общая для 2, 9, 4, 10 |
| 10 | 12V 5A | |
| 11 | NC relay (1) | |
| 5 | NC relay (2) | |
| 6 | GND | интерфейс "ENABLE" |
| 12 | DATA | интерфейс "ENABLE" |
7. Индикация состояния зарядного устройства.
- Начальное состояние – R _ G _ R _ G _ .
- Заряд – R _ R _ R _ R _ .
- Режим ожидания – G _ G _ G _ G _ .
- Индикация неисправностей:
| напряжение батареи не соответствует зарядному устройству или батарея повреждена | R G _ _ _ _ _ _ |
| неисправность подключения интерфейса управления | R G R _ _ _ _ _ |
| входное напряжение не соответствует требуемому диапазону | G R _ _ _ _ _ _ |
| сработала температурная защита зарядного устройства | G R G _ _ _ _ _ |
| неисправность зарядного устройства | G R G R _ _ _ _ |
| прочие ошибки | R G R G _ _ _ _ |
Примечание: R – красный, G – зеленый, “_” – пауза; индикация повторяется до момента устранения неисправности.
8. Схемы и методы заряда.

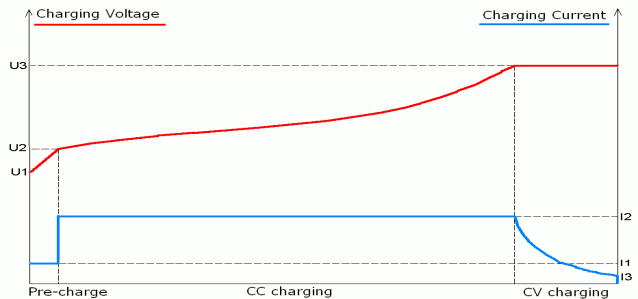

1. CC/CV метод зарядки (для литиевых батарей):
| U1 | = | U3 |
| 2 |
| I1 | = | I2 |
| 2 |
| I3 | = | I2 |
| 6 |
- Pre-charge: производится предварительная зарядка, в случае, когда напряжение блока аккумуляторных батарей ниже значения U2. (Если напряжение ниже U1, процесс зарядки не запустится) Зарядка выполняется постоянным током I1, до момента достижения напряжения батарей уровня U2.
- CC Charging: на данном этапе производится зарядка постоянным током I2. При достижении напряжения батарей значения U3 осуществляется переход к следующему этапу.
- CV Charging: заряд производится постоянным напряжением U3. Процесс заряда аккумуляторных батарей завершается при уменьшении тока до уровня I3.
2. В зависимости от типа свинцово-кислотных аккумуляторов, применяются соответствующие схемы заряда

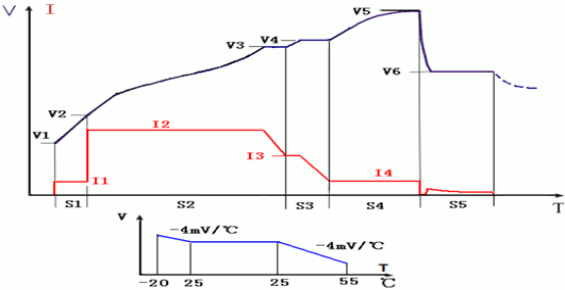

Пример типовой схемы заряда для батарей производства Chilwee.
9. Функции контроля и управления.
1) Датчик температуры.
При использовании моделей HK-H для свинцово-кислотных аккумуляторов, рекомендуется применять датчик температуры батарей. Это позволяет регулировать напряжение зарядки в зависимости от температуры и защитить батарею от перегрева. Датчик желательно размещать в месте наибольшего нагрева батареи. Если датчик невозможно закрепить на корпусе батареи, необходимо расположить его как можно ближе к точке нагрева. Избегать влияния тепла самого зарядного устройства.
2) Низковольтные выходы 12В.
Сигнальный контакт на 12В (0.2А) - для подключения внешних схем, изолирован DC/DC преобразователем от внутренних цепей.
Дополнительный контакт на 12В (5А) - для питания внешних систем управления.
3) Интерфейс индикации.
Для подключения внешних схем контроля и индикации состояния, реализованы выходы подключения светодиодов («красный», «зеленый», «желтый»). Выходы изолированы от внутренних цепей и имеют общую шину GND c сигнальным контактом 12В (совмещен с «желтым»).

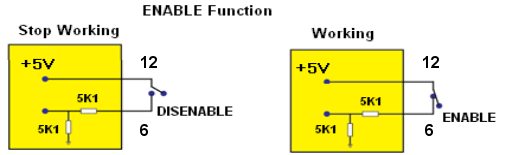

4) Сигнальный интерфейс "ENABLE".
Предназначен для подключения систем управления (BMS). Применяется при заряде литиевых аккумуляторов.
Контакты замкнуты – зарядка батарей выполняется, разомкнуты – прекращается.
Данный интерфейс не изолирован от внутренних цепей, поэтому внешние схемы управления должны подключаться с использованием схем с гальванической развязкой ( реле, оптопары).

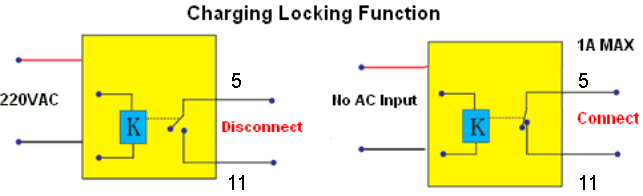

5) Релейные контакты.
Зарядное устройство позволяет реализовать контроль и мониторинг наличия входного электропитания. Функция выполнена на основе реле с нормально замкнутыми контактами (NC relay contacts). Реле допускает коммутировать токи до 1А для напряжений 30V DC или 250V AC.
10. Требования к внешнему виду.
- Внешняя поверхность должна быть гладкой, без видимых дефектов, царапин и деформаций.
- На корпусе должны быть нанесены четкие и понятные информационные обозначения.
- Крепежные детали не должны иметь ржавчины, заусенцев, трещин и другие дефектов.
- Каждое зарядное устройство должно иметь идентификационную маркировку, с указанием типа устройства, модели, серийного номера, наименования производителя.
11. Упаковка, транспортировка и хранение.
- На упаковочной коробке наносится название изделия, состав, модель, тип, серийный номер и название производителя. С зарядным устройством поставляется техническая документация, упаковочный лист, сертификат качества, спецификация устройства.
- Транспортировка разрешается воздушным, наземным и морским транспортом. Оберегать от влаги и прямых солнечных лучей.
- Устройство следует хранить в упаковочной коробке, в сухом, хорошо проветриваемом помещении, при температуре от 5 до 40 ℃. Не допускается хранение совместно с кислотными, щелочными и другими химически агрессивными веществами. Следует избегать попадания воды и прямых солнечных лучей.
